Vše pro sestavení lankového závěsného systému
Počet shlédnutí 7
Jak fungují lankové závěsné systémy a k čemu se používají?
Potřebujete zavěsit svítidlo, LED panel, reklamní tabuli nebo jinou lehkou konstrukci a současně chcete jednoduše nastavit její výšku? Právě k tomu slouží lankové závěsné systémy.
Základem systému je ocelové lanko doplněné vhodnými samosvornými závěsy, držáky a koncovými úchyty. Jednotlivé komponenty lze vzájemně kombinovat podle tvaru, rozměrů a způsobu uchycení zavěšovaného výrobku.
| K čemu lankové systémy slouží | Jak funguje samosvorný závěs |
| Přehled jednotlivých komponentů | Jak vybrat správný závěs |
| Časté dotazy | Zobrazit lankové systémy v e-shopu |
Důležité upozornění: Konkrétní závěsný systém je vždy potřeba navrhnout podle hmotnosti, rozměrů, těžiště a konstrukce zavěšovaného výrobku. Důležitý je také správný počet závěsných bodů a vhodné kotvení do stropu nebo jiné nosné konstrukce.
K čemu se lankové závěsné systémy používají?
Lankové závěsné systémy umožňují zavěsit výrobek pod strop nebo jinou nosnou konstrukci pomocí tenkých ocelových lanek. Díky tomu působí výsledné zavěšení lehce, čistě a nenápadně.
Výhodou samosvorných závěsů je také možnost přesného nastavení délky jednotlivých lanek. Zavěšený prvek lze po montáži vyrovnat, upravit jeho výšku nebo přizpůsobit sklon jednotlivých závěsných bodů.
| Co chcete zavěsit | Typické provedení | Výhoda lankového systému |
|---|---|---|
| Závěsné svítidlo | Jedno nebo více nosných lanek | Přesné nastavení výšky a čistý vzhled |
| LED panel | Zpravidla čtyři závěsné body | Snadné vodorovné vyrovnání panelu |
| Lineární svítidlo | Dva nebo více závěsných bodů | Rovnoměrné rozložení hmotnosti |
| Reklamní nebo informační panel | Přímé zavěšení z horní hrany | Nenápadné uchycení bez masivních konzol |
| Akustický panel | Vícebodové zavěšení | Možnost přesného umístění pod stropem |
| Dekorace nebo výstavní prvek | Individuální sestava lanek a držáků | Variabilní vedení a nastavení výšky |
Jednoduchá pomůcka
Ocelové lanko nese hmotnost výrobku.
Stropní závěs propojuje lanko se stropem nebo nosnou konstrukcí.
Koncový závěs propojuje lanko se svítidlem, panelem nebo jiným výrobkem.
Středový držák umožňuje rozdělit jeden nosný bod do více lanek.
Jak funguje samosvorný lankový závěs?
Samosvorný lankový závěs obsahuje vnitřní mechanismus, který po zasunutí ocelového lanka automaticky zabrání jeho samovolnému vysunutí.
Lanko se do závěsu jednoduše zasune a posune do požadované polohy. Jakmile je závěs zatížený, mechanismus se sevře a lanko zůstane zajištěné.
Jak se nastavuje délka lanka?
- závěs nejprve odlehčete,
- stiskněte pohyblivý uvolňovací váleček nebo aretační kolík,
- posuňte lanko do požadované polohy,
- uvolňovací část pusťte,
- před zatížením zkontrolujte, že je lanko správně zajištěné.
Pozor: Samozajišťovací mechanismus nikdy neuvolňujte pod plným zatížením. Zavěšený výrobek je potřeba nejprve bezpečně podepřít nebo odlehčit.
Ukázka použití lankových závěsů
Na ukázkové sestavě jsme použili několik různých komponentů z kategorie lankových závěsných systémů. Cílem sestavy je ukázat, jak lze jednotlivé držáky, závěsy a ocelová lanka vzájemně kombinovat.
Ukázková sestava z ocelových lanek, samosvorných závěsů a středového držáku.
Horní ocelové lanko nese středovou část sestavy. Ze středového držáku jsou následně vedena další lanka, která jsou zakončena samosvornými koncovými závěsy.
Podobné řešení lze využít například při výrobě atypického svítidla, zavěšení dekorativního prvku nebo konstrukce, která potřebuje více nezávislých závěsných bodů.
Jednotlivé komponenty lankového závěsného systému
Každý prvek systému má jinou funkci. Při výběru je proto důležité vědět, zda potřebujete stropní uchycení, pevné vedení lanka, koncové zakončení nebo rozdělení systému do více závěsných bodů.

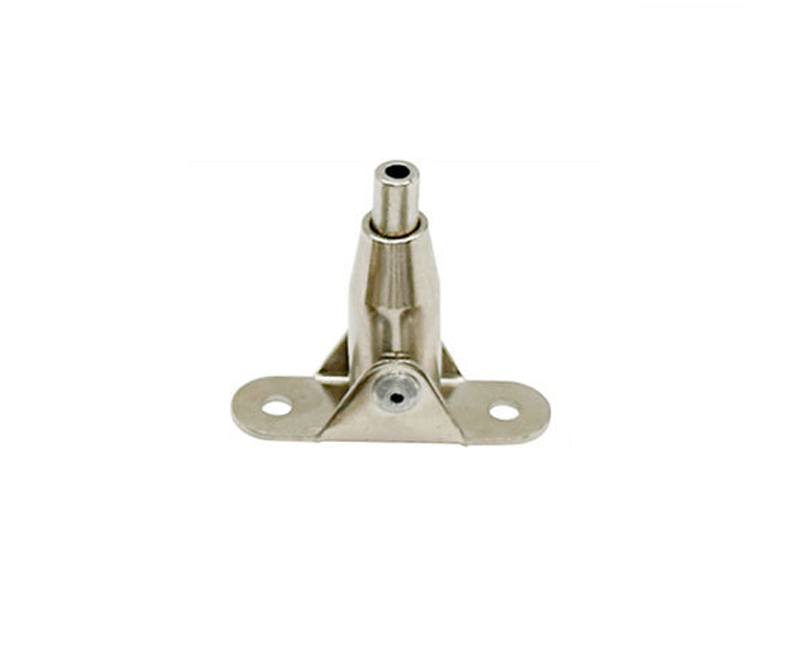

Samosvorný lankový závěs ZA1 – výkyvné uchycení
Samosvorný lankový závěs ZA1 je určen pro ocelové lanko a díky výkyvnému uložení umožňuje přizpůsobit směr vedení konkrétní instalaci.
Hodí se například tam, kde lanko nevede přesně svisle dolů, ale směřuje mírně do strany k závěsnému bodu svítidla nebo jiné konstrukce.
|
Vhodné použití:
|
 |

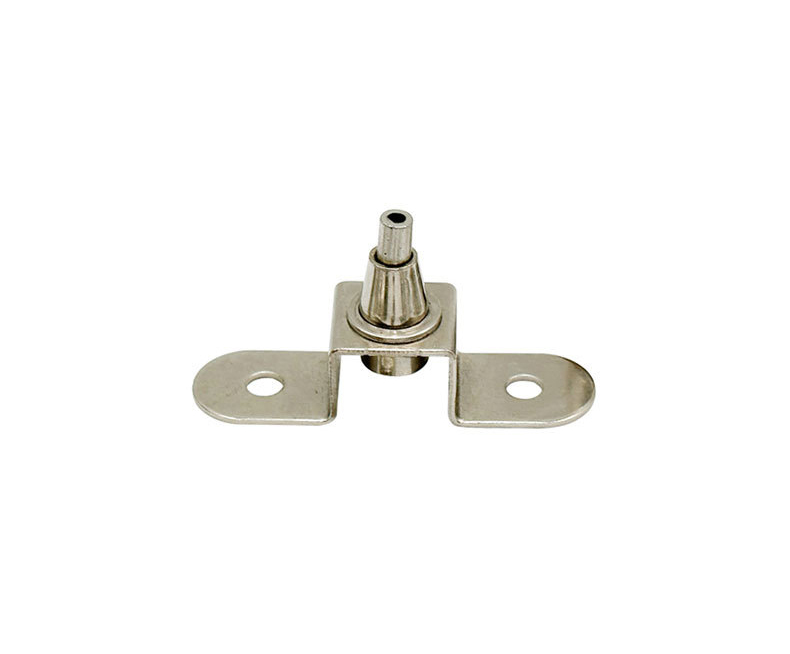

Samosvorný lankový závěs ZA3 – pevné uchycení
Samosvorný lankový závěs ZA3 má pevnou montážní základnu. Používá se tam, kde má ocelové lanko vést v předem určeném směru bez výkyvného kloubu.
Pevná základna se přišroubuje k podkladu a lanko se následně zasune do samosvorného mechanismu. Závěs je vhodný pro přímé zavěšení svítidel, LED panelů a dalších lehkých konstrukcí.
|
Vhodné použití:
|
 |

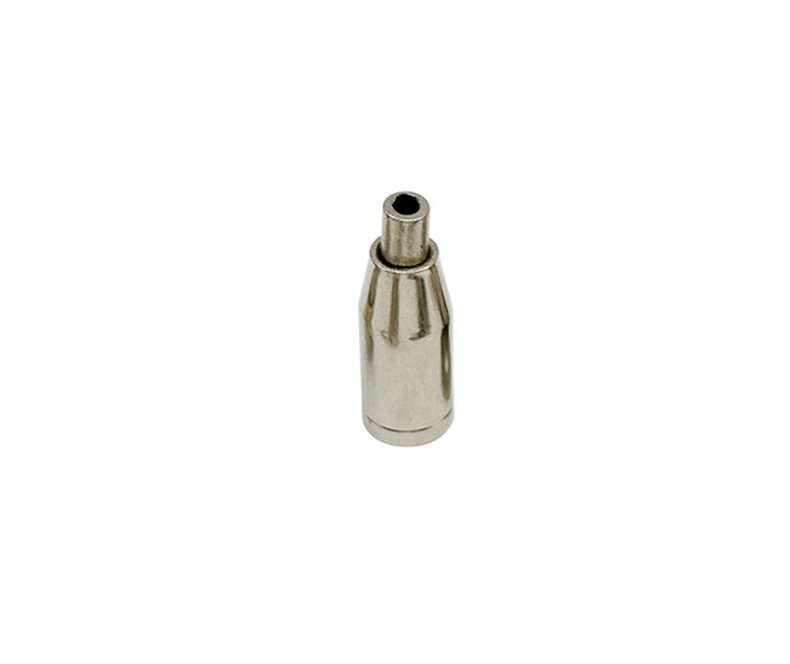

Samosvorný koncový závěs ZA4
Samosvorný koncový závěs ZA4 slouží k vytvoření koncového závěsného bodu. Ocelové lanko prochází tělem závěsu a může být nastaveno na potřebnou délku.
Koncový závěs se používá především na straně zavěšovaného výrobku, například u konstrukce svítidla, panelu nebo jiného prvku.
|
Vhodné použití:
|
 |

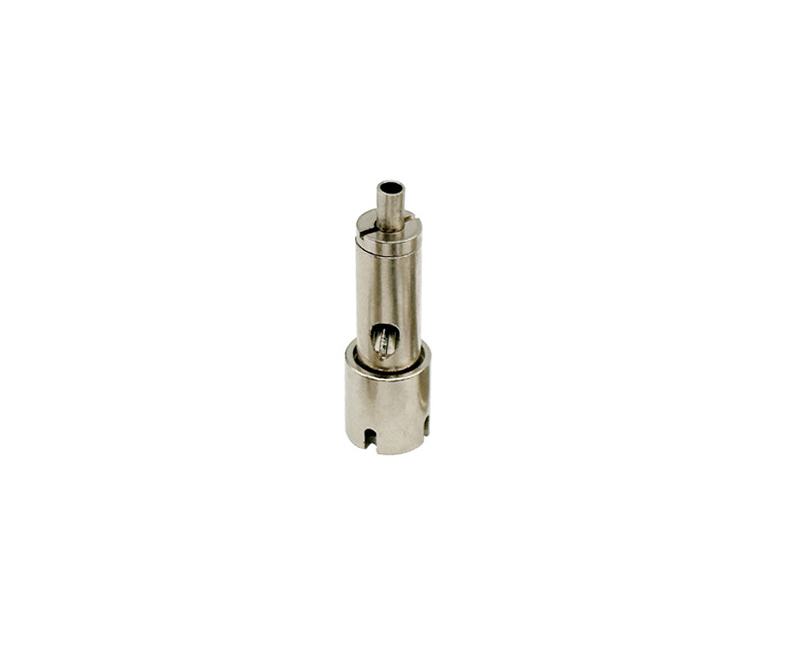

Samosvorný středový držák ZA5
Samosvorný středový držák ZA5 propojuje hlavní nosné lanko s dvojicí dalších průchozích ocelových lanek.
Je vhodný pro vytvoření vícebodového zavěšení. Z jednoho hlavního nosného bodu lze pomocí držáku vést další lanka k různým částem svítidla, rámu nebo jiné závěsné konstrukce.
|
Vhodné použití:
|
 |

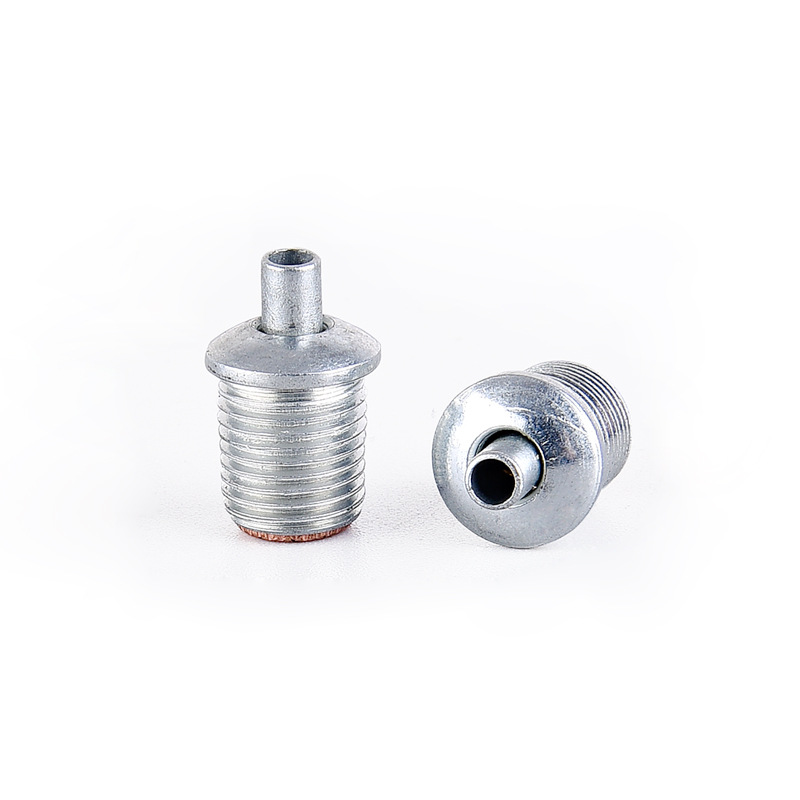

Samosvorná úchytka se závitem M10×1
Samosvorná úchytka se závitem M10×1 umožňuje našroubování úchytky přímo do závitového otvoru nebo konstrukčního dílu svítidla.
Je vhodná zejména při výrobě nebo opravě svítidel, kde je již připravený závit M10×1. Lanko se zasune do samosvorného mechanismu a jeho délku lze následně upravit.
|
Vhodné použití:
|
 |
Ocelová lanka pro závěsné systémy
Ocelové lanko je nosnou částí celého závěsného systému. Při výběru je potřeba zohlednit jeho délku, průměr, způsob zakončení a kompatibilitu s použitými samosvornými závěsy.

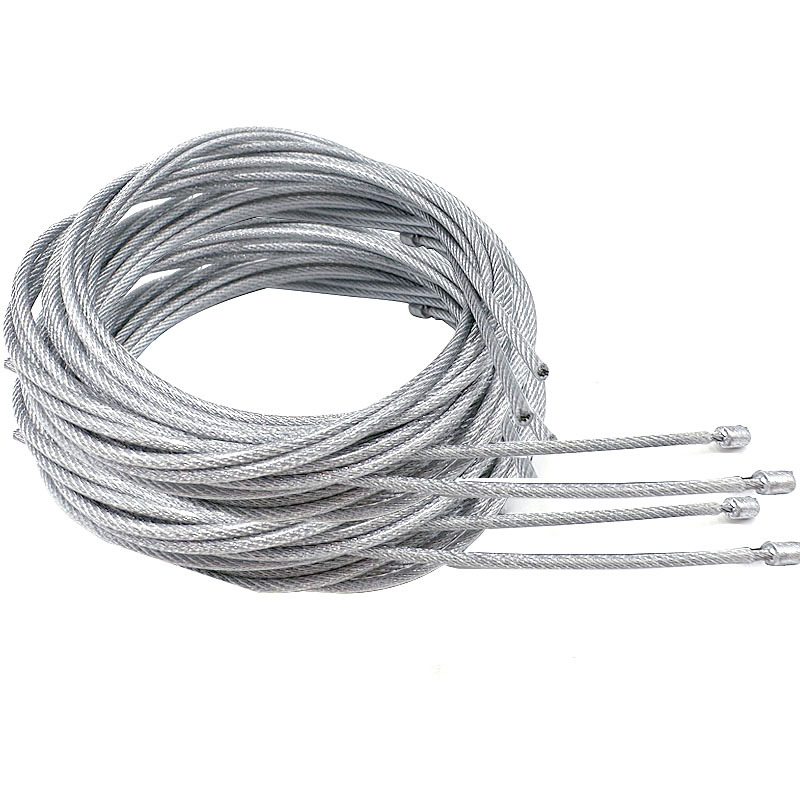

Ocelové lanko 80 cm Krátké lanko vhodné pro menší odstup zavěšeného výrobku od stropu. |
Ocelové lanko 2 m Univerzální délka pro zavěšení svítidel, LED panelů a dalších prvků. |
Ocelové lanko 3 m Delší varianta pro vysoké stropy a větší vzdálenost zavěšeného výrobku. |
Jak vybrat správný lankový závěs?
Nejdříve je potřeba určit, kde bude závěs umístěný a jakou funkci má v sestavě plnit.
| Co potřebujete | Vhodný komponent | Typické použití |
|---|---|---|
| Výkyvné uchycení a změnu směru lanka | ZA1 | Šikmé vedení lanka nebo nepravidelná konstrukce |
| Pevné uchycení k podkladu | ZA3 | Přímé zavěšení svítidla nebo LED panelu |
| Koncový závěsný bod | ZA4 | Napojení lanka na zavěšovaný výrobek |
| Rozdělení jednoho bodu do čtyř směrů | ZA5 | Vícebodové a atypické závěsné systémy |
| Našroubování do závitu M10×1 | Úchytka M10×1 | Výroba a opravy závěsných svítidel |
Na co si dát při návrhu systému pozor?
- Průměr ocelového lanka musí odpovídat rozsahu konkrétního samosvorného závěsu.
- Hmotnost výrobku musí být bezpečně rozdělena mezi všechny závěsné body.
- Délka lanka musí počítat také s rezervou pro nastavení a průchod držákem.
- Počet závěsných bodů se volí podle rozměrů, tvaru a polohy těžiště výrobku.
- Směr vedení lanka musí odpovídat konstrukci použitého závěsu.
- Kotvení do stropu musí být zvoleno podle materiálu podkladu.
- Všechny součásti systému musí být vzájemně kompatibilní.
Vyberte si komponenty pro vlastní lankový závěs
V nabídce najdete ocelová lanka různých délek, pevné i výkyvné samosvorné závěsy, koncové úchyty, závitové držáky a středové díly pro sestavení vícebodového systému.
Jednotlivé komponenty lze kombinovat podle konkrétního svítidla, LED panelu nebo jiné závěsné konstrukce.
Zobrazit lankové závěsné systémyČasté dotazy k lankovým závěsným systémům
K čemu slouží lankový závěsný systém?
Lankový závěsný systém slouží k zavěšení svítidel, LED panelů, reklamních tabulí, akustických prvků a dalších lehkých konstrukcí. Umožňuje přesné nastavení výšky a vytváří nenápadné zavěšení.
Jak funguje samosvorný lankový závěs?
Ocelové lanko se zasune do vnitřního mechanismu, který jej automaticky zajistí. Pro úpravu délky se závěs odlehčí a stiskne se uvolňovací váleček nebo aretační kolík.
Lze výšku po montáži ještě upravit?
Ano. U samosvorných závěsů lze po bezpečném odlehčení lanka změnit jeho délku a zavěšený výrobek následně vyrovnat.
Jaký je rozdíl mezi závěsy ZA1 a ZA3?
ZA1 má výkyvné uložení a umožňuje přizpůsobit směr vedení lanka. ZA3 má pevnou montážní základnu a používá se pro přímé vedení lanka.
K čemu slouží středový držák ZA5?
Středový držák ZA5 propojuje hlavní nosné lanko se dvěma dalšími průchozími lanky. Používá se při sestavení vícebodového závěsného systému.
Je možné použít jakékoliv ocelové lanko?
Ne. Průměr lanka musí odpovídat rozsahu uvedenému u konkrétního samosvorného závěsu. Nevhodně zvolené lanko nemusí být mechanismem správně zajištěno.
Jakou délku ocelového lanka vybrat?
Délka se vybírá podle požadované vzdálenosti zavěšeného výrobku od stropu. Je vhodné počítat také s rezervou pro průchod držáky a následné nastavení.
Kolik závěsných bodů potřebuji?
Počet závěsných bodů závisí na hmotnosti, rozměrech, tvaru a těžišti zavěšovaného výrobku. Rozměrné nebo nepravidelné konstrukce obvykle vyžadují více bodů.
Jsou lankové systémy vhodné pouze pro svítidla?
Ne. Lze je použít také pro LED panely, reklamní a informační tabule, akustické panely, výstavní systémy, dekorace a další lehké závěsné konstrukce.
Lze samosvorný závěs uvolnit pod zatížením?
Ne. Před stisknutím uvolňovacího mechanismu je potřeba zavěšený výrobek bezpečně podepřít a závěs odlehčit.
