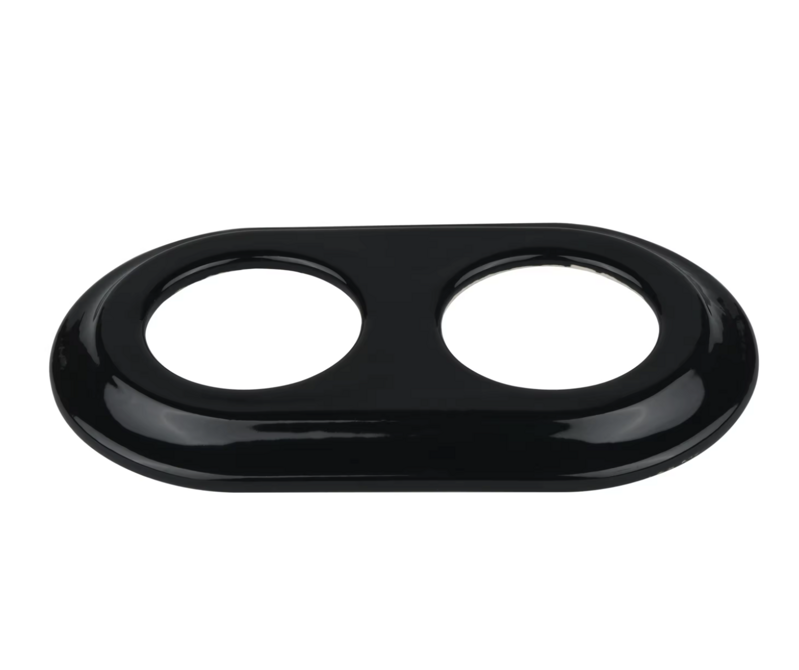

Porcelánový dvojrámeček – černý je určen pro osazení dvou porcelánových vypínačů nebo zásuvek Bohemia-Design. Umožňuje vytvořit elegantní elektroinstalační sestavu, která skvěle doplní industriální interiéry, moderní bydlení i historické objekty s retro prvky.
Černý glazovaný porcelán zaujme svým elegantním leskem a vyniká vysokou mechanickou odolností, dlouhou životností i barevnou stálostí. Hladká glazura se snadno udržuje a zachovává si svůj reprezentativní vzhled po mnoho let.
Díky přesnému zpracování vytváří dvojrámeček s porcelánovými vypínači a zásuvkami Bohemia-Design dokonale sladěný celek. Je ideální pro nové elektroinstalace i rekonstrukce, kde je kladen důraz na kvalitní materiály, dlouhou životnost a jednotný vzhled celé sestavy.
Díky symetrickému provedení lze rámeček instalovat vodorovně i svisle podle způsobu osazení elektroinstalačních krabic.
Vytvořte si vlastní sestavu
Dvojrámeček umožňuje kombinovat dva porcelánové elektroinstalační přístroje podle vašich potřeb. Můžete spojit například dva vypínače, dvě zásuvky nebo jejich vzájemnou kombinaci a vytvořit tak funkční i designově sjednocené řešení.
Vyberte si z naší nabídky porcelánových vypínačů nebo porcelánových zásuvek a sestavte si elektroinstalaci přesně podle svých představ.
Technické parametry
- Typ: porcelánový dvojrámeček
- Provedení: pro dva přístroje
- Vnější rozměry: 171 × 100 mm
- Průměr každého otvoru: 52 mm
- Materiál: glazovaný porcelán
- Barva: černá lesklá
Návod k instalaci
Podrobný návod k montáži naleznete zde.
Upozornění
Důležité upozornění: Každý porcelánový elektroinstalační prvek je před expedicí pečlivě zkontrolován a opatřen bezpečnostní plombou. Po převzetí zásilky doporučujeme zkontrolovat stav výrobku ještě před montáží.
Pokud během přepravy dojde k poškození porcelánových částí a bezpečnostní plomba zůstane neporušená, lze poškození standardně řešit jako reklamaci přepravní škody. V případě odstranění nebo porušení bezpečnostní plomby již není možné prokázat, zda k poškození nedošlo až během manipulace nebo montáže.
Montáž: Instalaci doporučujeme svěřit osobě s odpovídající elektrotechnickou kvalifikací. Na poškození vzniklá neodbornou manipulací nebo montáží se reklamace nevztahuje.
K čemu slouží porcelánový dvojrámeček?
Dvojrámeček slouží k osazení dvou porcelánových vypínačů nebo zásuvek Bohemia-Design do jedné společné sestavy.
Jaké přístroje lze do dvojrámečku kombinovat?
Do dvojrámečku lze osadit dva porcelánové vypínače, dvě porcelánové zásuvky nebo jejich vzájemnou kombinaci.
Lze rámeček instalovat vodorovně i svisle?
Ano. Díky symetrickému provedení lze rámeček namontovat vodorovně i svisle podle způsobu osazení elektroinstalačních krabic.
Je rámeček vyroben z glazovaného porcelánu?
Ano. Glazovaný porcelán vyniká vysokou mechanickou odolností, dlouhou životností, barevnou stálostí a snadnou údržbou.
Kde najdu návod k montáži?
Podrobný návod k montáži naleznete v odkazu uvedeném v popisu produktu.
Je doporučena odborná montáž?
Ano. Montáž doporučujeme svěřit kvalifikovanému elektrikáři. Na poškození způsobená neodbornou manipulací nebo montáží se reklamace nevztahuje.
1. Důležitá upozornění
Přístroje obsahují křehké díly z porcelánu, které vyžadují opatrnost při manipulaci a instalaci.
Domovní elektroinstalační přístroje pracují s elektrickým napětím 230V AC, tj. s napětím životu nebezpečným.
Přístroje smí instalovat pouze osoba s odpovídající elektrotechnickou kvalifikací.
Před zahájením montáže musí být příslušný elektrický obvod odpojen od napájení. Zároveň musí být zabezpečeno, aby nemohlo dojít k nežádoucímu zapnutí jinými osobami.
Před vlastní montáží je nutné se přesvědčit (zkoušečkou, měřícím přístrojem), zda k vypnuti skutečné došlo. Totéž platí i při výměně přístrojů.
Není dovoleno užívat přístroje jinak, než je určeno, nebo na jiná napětí, než je předepsáno.
Je zakázáno používat elektroinstalační přístroje tam, kde by mohlo dojít při užívání k jejich zaplaveni, zastříkání vodou nebo kde by vlivem nadměrné prašnosti byla snížena jejich funkčnost a bezpečnost.
Příprava pro instalaci zapuštěných přístrojů
Pokud není určeno jinak, přístroje se instalují pod omítku do elektroinstalačních krabic. Pro správnou instalaci je nutné dodržet následující zásady:
Přístroje se upevňují do standardních elektroinstalačních krabic s odpovídající vnitřní hloubkou.
Pro plné příčky a zdi není nutné použít krabice s úchyty. Pro upevnění do dutých a sádrokartonových příček je nezbytné zvolit krabice s úchyty.
Pro instalaci přístrojů ve vodorovném nebo svislém směru je nutné dodržet minimální vzdálenost středu instalačních krabic přibližně 90 mm.
Při provádění zednických prací je třeba věnovat pozornost usazení zapuštěných krabic.
Po nanesení omítky nesmí krabice vystupovat svým okrajem nad povrch, ani nesmí být zapuštěny pod úroveň omítky.
Délku vodičů v instalační krabici je třeba ponechat cca 13 cm.
Přístroje jsou vždy dodávány kompletní, tedy strojek, kryt a rámeček v jednom balení.
2. Připojení vodičů a upevnění zapuštěných přístrojů
Svorky přístrojů jsou určeny pro tuhé plné vodiče.
Přístroje jsou vybaveny šroubovými svorkami určenými pro vodiče o průřezu 1,5 - 2,5 mm2. Dbejte na to, aby konce odizolovaných vodičů byly rovné a nedeformované. U přístrojů zasuňte vodič do příslušné šroubové svorky a utáhněte jejich šroub.
Při upevňování přístrojů do krabic tvarujte vodiče tak, aby nedošlo k jejich uvolnění ve svorce.
Překontrolujte správnost a pevnost uchyceni vodičů ve svorkách přístrojů. Případné uvolněné vodiče opět dotáhněte.
3. Montáž a demontáž přístrojů
Kryty výrobku jsou vyrobeny z porcelánu.
Pro dotahování šroubů krytů NEPOUŽÍVEJTE AKU šroubovák!
Maximální povolený utahovací moment 0,5 Nm.
Umístění rámečku
Rámeček se umisťuje na přístroj tak, aby dosedl volně na omítku.
Demontáž rámečků se provádí odšroubováním krytu od přístroje a sejmutím rámečku. Pozor rámeček samostatně nedrží na přístroji.
Spínače
Spínače se skládají z krytu spínače, rámečku a přístroje s páčkou/páčkami. Porcelánová páčka na nosiči se zasune do ovládací páčky přístroje. Kryt se připevní pomocí 2 šroubů k přístroji. Dojde-li po dotažení fixačních šroubů k omezení chodu páček, je nutné fixační šrouby povolit do stavu volného chodu páček.
b) Spínače s otočným ovládáním
Spínače s otočným ovládáním se skládají z otočné páčky, krytu spínače, rámečku a přístroje. Kryt se připevní pomocí 2 šroubů k přístroji. Poté se porcelánová páčka zasune na osičku přístroje a zajistí přiloženým šroubem.
c) Zásuvky
Kryty na zásuvky připevněte k přístroji středovým šroubem. Tím dojde i k zajištění rámečku.
Demontáž zásuvek se provádí odšroubováním krytu od přístroje zásuvky a sejmutím rámečku.
Do zásuvek zasouvejte pouze vidlice k tomu určené. Vidlici vysouvejte ze zásuvky uchopením za vidlici, nikoli za kabel! Do otvorů zásuvky nezasouvejte jiné předměty! Chraňte před přístupem dětí.
4. Údržba přístrojů
Údržba mechanických a elektrických částí přístrojů není nutná.
Jakékoli úpravy, které by porušily funkčnost a bezpečnost přístrojů jsou zakázány.
Údržbu a případné opravy elektroinstalace a elektroinstalačních přístrojů smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací, proto v případě poruchy vždy kontaktujte odbornou firmu!
Kryty otírejte jemnou prachovkou. Znečištěné kryty lze omýt navlhčenou jemnou utěrkou a poté vysušit jemným hadříkem. Nikdy nečistěte hrubými prostředky nebo čistícími prostředky obsahujícími abrazivo. Nepoužívejte agresivní čistidla jako benzín nebo aceton.
Při malování doporučujeme kryty sejmout a přístroje zalepit vhodnou páskou, tak aby případné nečistoty nevnikly do přístrojů. (Před sejmutím krytů je potřeba odpojit od napájení příslušný obvod tak, aby nedošlo ze zranění elektrickým proudem)
5. Likvidace
Informace o způsobu využití nebo odstranění nespotřebovaných částí výrobků (viz § 10 odst.3 zákona o odpadech)
Porcelánové části výrobků se zařazují v souladu s Katalogem odpadů, jako odpad pod kat. č. 101208 odpadní keramické zboží, cihly, tašky, staviva (po tepelném zpracování)
Plastové části výrobků se zařazují v souladu s Katalogem odpadů, jako odpad pod kat. č. 070213 plastový odpad, kat. ostatní odpad. Spotřebitel tento odpad odkládá do nádob na tříděný komunální odpad - plasty.
Ostatní částí výrobků e zařazují v souladu s Katalogem odpadů, jako odpad pod kat. č. 200301 Směsný komunální odpad, kat. ostatní odpad. Spotřebitel tento odpad odkládá do nádob na směsný komunální odpad - pro likvidaci na skládce.
Zpětný odběr odpadů je zajištěn smlouvou s EKOKOM.
DISTRIBUTOR
EgoTrip s.r.o.
Na Folimance 2155/15
12000 Praha 2
IČ: 10767606
