Páčková průchozí svorkovnice 3–3 (3 vstupy / 3 výstupy) 32 A

Páčková průchozí svorkovnice 3–3 (3 vstupy / 3 výstupy) 32 A slouží k bezpečnému propojení tří samostatných elektrických vodičů v jednom kompaktním pouzdře. Označení 3–3 znamená tři vstupy a tři výstupy (3-IN / 3-OUT), přičemž každý vodič tvoří vlastní nezávislý průchozí spoj.

Každý vodič se připojuje pomocí samostatné páčky. Po jejím otevření stačí zasunout odizolovaný vodič a páčku opět zaklopit. Transparentní tělo umožňuje snadnou kontrolu správného zasunutí vodičů a barevně odlišené páčky usnadňují orientaci při zapojování jednotlivých elektrických okruhů.

Svorkovnice je vhodná pro pevné, vícedrátové i jemně laněné měděné vodiče o průřezu 0,08–2,5 mm². Díky kompaktním rozměrům je ideální pro svítidla, instalační krabice, rozvaděče i další elektroinstalace, kde je potřeba vytvořit tři samostatné průchozí spoje na minimálním prostoru.

Technické parametry:

• Typ: páčková průchozí svorkovnice
• Označení: 3–3 (3 vstupy / 3 výstupy, 3-IN / 3-OUT)
• Jmenovité napětí: 250 V
• Jmenovitý proud: 32 A
• Průřez vodičů: 0,08–2,5 mm² (max. 4,0 mm² pro pevný vodič)
• Doporučená délka odizolování: 9 mm
• Materiál těla: samozhášivý polykarbonát (PC)
• Barva páček: oranžová / žlutá / modrá

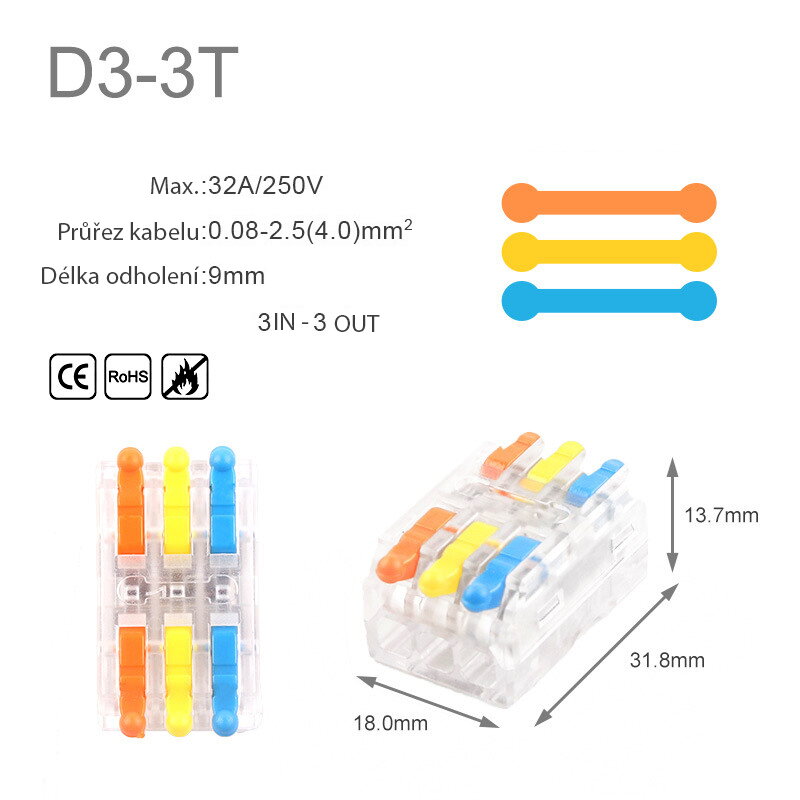

• Rozměry: 18,0 × 31,8 × 13,7 mm
• Způsob připojení: páčkový pružinový mechanismus
• Použití: interiérové elektroinstalace
• Opakované použití: ano

Před připojením vodiče odizolujte přibližně 9 mm izolace. Po zaklopení páček zkontrolujte správné zasunutí všech vodičů. Veškeré práce provádějte pouze na elektrickém zařízení odpojeném od napětí. Montáž doporučujeme svěřit odborně způsobilé osobě.
