Porcelánový jednopáčkový vypínač schodišťový

ZAVÁDĚCÍ CENA

689 Kč 33%

Porcelánový jednopáčkový vypínač schodišťový

Porcelánový jednopáčkový vypínač schodišťový č.6 Čtěte více

Skladem

689 Kč s DPH

459 Kč

379,30 Kč bez DPH

Skladové číslo: K1-R120Q

Popis

S naším porcelánovým jednopáčkovým vypínačem získáte skvělou volbu pro vaši elektroinstalaci. Tento vypínač je navržen pro upevnění do elektroinstalační krabice pomocí šroubů nebo bezšroubových svorek, které umožňují snadné a bezpečné připojení vodičů o průřezu 1-2,5 mm2. S jednoduchou ovládací páčkou vám tento vypínač umožní pohodlně ovládat osvětlení v místnosti. A s jemným porcelánovým povrchem dodá vaší elektroinstalaci vkusný a elegantní vzhled.

Upevnění do elektroinstalační krabice šrouby

Pro vodiče 1-2,5 mm2

Související texty: vypínačů, vypínač světla, vypínače na světla, vypínače na světlo, vypínač na světlo, designovy vypinac, designový vypínač, designove vypinace, designové vypínače, vipinac, vypinac na svetlo, vypinace na svetlo, barevné vypínače, vypínače na kabel, zlaté vypínače, vypínače osvětlení

Doplňující informace

Kategorie: Porcelánové vypínače a zásuvky
Materiál: Porcelán
Barva: Bílá
Průměr (mm): 100
Napětí: 250V/10A
Řazení: 6
Návody a videa

1. Důležitá upozornění
Přístroje obsahují křehké díly z porcelánu, které vyžadují opatrnost při manipulaci a instalaci.
Domovní elektroinstalační přístroje pracují s elektrickým napětím 230V AC, tj. s napětím životu nebezpečným.

Přístroje smí instalovat pouze osoba s odpovídající elektrotechnickou kvalifikací.

Před zahájením montáže musí být příslušný elektrický obvod odpojen od napájení. Zároveň musí být zabezpečeno, aby nemohlo dojít k nežádoucímu zapnutí jinými osobami.
Před vlastní montáží je nutné se přesvědčit (zkoušečkou, měřícím přístrojem), zda k vypnuti skutečné došlo. Totéž platí i při výměně přístrojů.
Není dovoleno užívat přístroje jinak, než je určeno, nebo na jiná napětí, než je předepsáno.
Je zakázáno používat elektroinstalační přístroje tam, kde by mohlo dojít při užívání k jejich zaplaveni, zastříkání vodou nebo kde by vlivem nadměrné prašnosti byla snížena jejich funkčnost a bezpečnost.

Příprava pro instalaci zapuštěných přístrojů
Pokud není určeno jinak, přístroje se instalují pod omítku do elektroinstalačních krabic. Pro správnou instalaci je nutné dodržet následující zásady:
Přístroje se upevňují do standardních elektroinstalačních krabic s odpovídající vnitřní hloubkou.
Pro plné příčky a zdi není nutné použít krabice s úchyty. Pro upevnění do dutých a sádrokartonových příček je nezbytné zvolit krabice s úchyty.
Pro instalaci přístrojů ve vodorovném nebo svislém směru je nutné dodržet minimální vzdálenost středu instalačních krabic přibližně 90 mm.
Při provádění zednických prací je třeba věnovat pozornost usazení zapuštěných krabic.
Po nanesení omítky nesmí krabice vystupovat svým okrajem nad povrch, ani nesmí být zapuštěny pod úroveň omítky.

Délku vodičů v instalační krabici je třeba ponechat cca 13 cm.
Přístroje jsou vždy dodávány kompletní, tedy strojek, kryt a rámeček v jednom balení.
Instalace vodičů

2. Připojení vodičů a upevnění zapuštěných přístrojů
Svorky přístrojů jsou určeny pro tuhé plné vodiče.
Přístroje jsou vybaveny šroubovými svorkami určenými pro vodiče o průřezu 1,5 - 2,5 mm2. Dbejte na to, aby konce odizolovaných vodičů byly rovné a nedeformované. U přístrojů zasuňte vodič do příslušné šroubové svorky a utáhněte jejich šroub.
Při upevňování přístrojů do krabic tvarujte vodiče tak, aby nedošlo k jejich uvolnění ve svorce.
Překontrolujte správnost a pevnost uchyceni vodičů ve svorkách přístrojů. Případné uvolněné vodiče opět dotáhněte.

3. Montáž a demontáž přístrojů
Kryty výrobku jsou vyrobeny z porcelánu.
Pro dotahování šroubů krytů NEPOUŽÍVEJTE AKU šroubovák!
Maximální povolený utahovací moment 0,5 Nm.

Umístění rámečku
Rámeček se umisťuje na přístroj tak, aby dosedl volně na omítku.
Demontáž rámečků se provádí odšroubováním krytu od přístroje a sejmutím rámečku. Pozor rámeček samostatně nedrží na přístroji.

Spínače
Spínače se skládají z krytu spínače, rámečku a přístroje s páčkou/páčkami. Porcelánová páčka na nosiči se zasune do ovládací páčky přístroje. Kryt se připevní pomocí 2 šroubů k přístroji. Dojde-li po dotažení fixačních šroubů k omezení chodu páček, je nutné fixační šrouby povolit do stavu volného chodu páček.

b) Spínače s otočným ovládáním
Spínače s otočným ovládáním se skládají z otočné páčky, krytu spínače, rámečku a přístroje. Kryt se připevní pomocí 2 šroubů k přístroji. Poté se porcelánová páčka zasune na osičku přístroje a zajistí přiloženým šroubem.

c) Zásuvky
Kryty na zásuvky připevněte k přístroji středovým šroubem. Tím dojde i k zajištění rámečku.
Demontáž zásuvek se provádí odšroubováním krytu od přístroje zásuvky a sejmutím rámečku.
Do zásuvek zasouvejte pouze vidlice k tomu určené. Vidlici vysouvejte ze zásuvky uchopením za vidlici, nikoli za kabel! Do otvorů zásuvky nezasouvejte jiné předměty! Chraňte před přístupem dětí.

4. Údržba přístrojů
Údržba mechanických a elektrických částí přístrojů není nutná.

Jakékoli úpravy, které by porušily funkčnost a bezpečnost přístrojů jsou zakázány.
Údržbu a případné opravy elektroinstalace a elektroinstalačních přístrojů smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací, proto v případě poruchy vždy kontaktujte odbornou firmu!

Kryty otírejte jemnou prachovkou. Znečištěné kryty lze omýt navlhčenou jemnou utěrkou a poté vysušit jemným hadříkem. Nikdy nečistěte hrubými prostředky nebo čistícími prostředky obsahujícími abrazivo. Nepoužívejte agresivní čistidla jako benzín nebo aceton.
Při malování doporučujeme kryty sejmout a přístroje zalepit vhodnou páskou, tak aby případné nečistoty nevnikly do přístrojů. (Před sejmutím krytů je potřeba odpojit od napájení příslušný obvod tak, aby nedošlo ze zranění elektrickým proudem)

5. Likvidace
Informace o způsobu využití nebo odstranění nespotřebovaných částí výrobků (viz § 10 odst.3 zákona o odpadech)
Porcelánové části výrobků se zařazují v souladu s Katalogem odpadů, jako odpad pod kat. č. 101208 odpadní keramické zboží, cihly, tašky, staviva (po tepelném zpracování)
Plastové části výrobků se zařazují v souladu s Katalogem odpadů, jako odpad pod kat. č. 070213 plastový odpad, kat. ostatní odpad. Spotřebitel tento odpad odkládá do nádob na tříděný komunální odpad - plasty.
Ostatní částí výrobků e zařazují v souladu s Katalogem odpadů, jako odpad pod kat. č. 200301 Směsný komunální odpad, kat. ostatní odpad. Spotřebitel tento odpad odkládá do nádob na směsný komunální odpad - pro likvidaci na skládce.

Zpětný odběr odpadů je zajištěn smlouvou s EKOKOM.

DISTRIBUTOR
EgoTrip s.r.o.
Na Folimance 2155/15
12000 Praha 2
IČ: 10767606

Porcelánový jednopáčkový vypínač schodišťový
Porcelánový jednopáčkový vypínač schodišťový

459 Kč

379,30 Kč bez DPH

Související produkty

  • Porcelánová zásuvka 539 Kč 33%

    ZAVÁDĚCÍ CENA

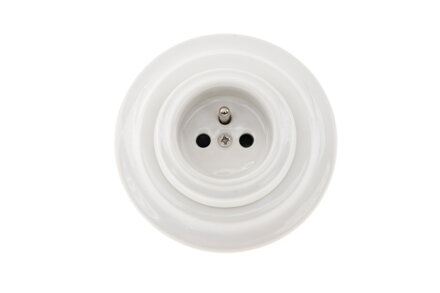

    Porcelánová zásuvka
