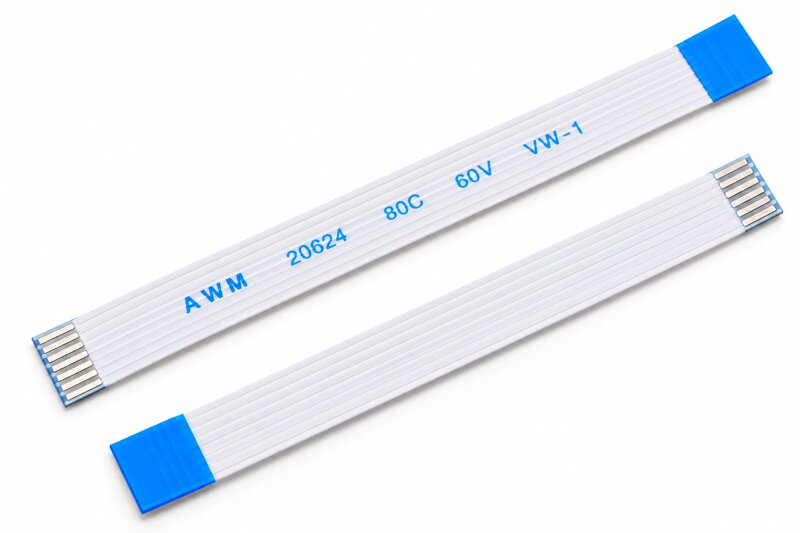

FFC / FPC plochý propojovací kabel – 6 pin, rozteč 0,5 mm, délka 98 mm, typ B je flexibilní kabel určený pro propojení elektronických modulů, desek a konektorů v zařízeních s omezeným prostorem.
Kabel má 6 vodivých kontaktů, rozteč 0,5 mm a délku 98 mm. Provedení typ B znamená, že odkryté kontaktní plošky jsou na obou koncích kabelu orientované na opačných stranách. Hodí se jako náhrada poškozeného nebo přerušeného původního kabelu i pro servis elektroniky.
Technické údaje
- Typ produktu: FFC / FPC plochý propojovací kabel
- Počet kontaktů: 6 pinů
- Rozteč kontaktů: 0,5 mm
- Délka kabelu: 98 mm
- Provedení: typ B
- Orientace kontaktů: na opačných stranách kabelu
- Typ vodiče: plochý flexibilní
- Použití: vnitřní propojení elektronických modulů
- Montáž: zasunutím do FFC/FPC konektoru
- Pájení: obvykle není potřeba
- Barva: bílá / dle výrobního provedení
- Balení: 1× FFC / FPC kabel
Kabel lze použít například v herních konzolích a ovladačích, displejích, dotykových panelech, tiskárnách, skenerech, LED elektronice, řídicích deskách, kamerách, noteboocích a další drobné elektronice.
Upozornění: Samotný počet pinů nestačí pro určení kompatibility. Před objednáním zkontrolujte také rozteč kontaktů, délku a celkovou šířku kabelu, orientaci kontaktních plošek, typ A nebo B a provedení použitého konektoru.
Co znamená provedení typ B?
U typu B jsou odkryté kontaktní plošky na obou koncích kabelu umístěné na opačných stranách.
Je typ B zaměnitelný s typem A?
Ne automaticky. Typ A a typ B se liší orientací kontaktních plošek, proto je potřeba porovnat provedení s původním kabelem.
Je při montáži potřeba pájení?
Obvykle ne. Kabel se zasouvá do odpovídajícího FFC/FPC, například ZIF konektoru.
Co je potřeba před objednáním ověřit?
Počet pinů, rozteč kontaktů, délku a šířku kabelu, orientaci kontaktů, typ A nebo B a kompatibilitu s použitým konektorem.
18 Kč
14,88 Kč bez DPH
