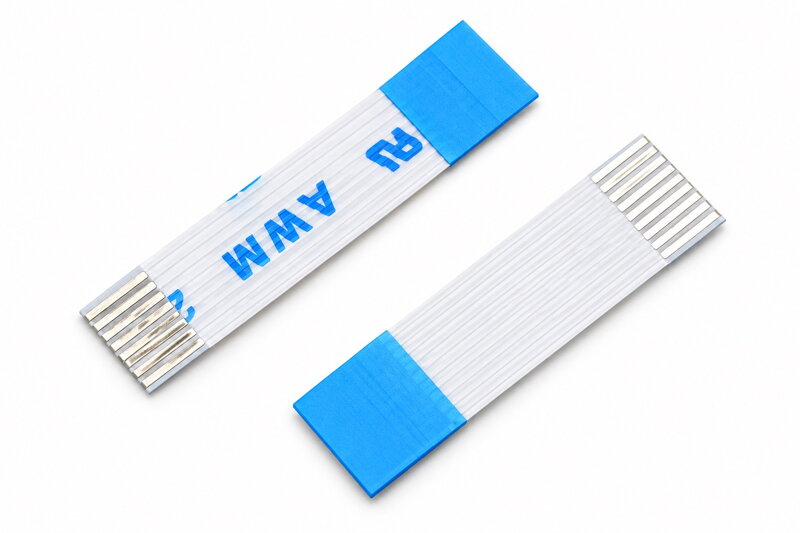

FFC / FPC plochý propojovací kabel – 8 pin, rozteč 0,5 mm, délka 18 mm, typ B je flexibilní kabel určený pro krátká vnitřní propojení elektronických modulů a desek. Využít jej lze při servisu, opravách nebo jako náhradu poškozeného původního kabelu.
Kabel má 8 kontaktů, rozteč 0,5 mm a délku 18 mm. Provedení typ B znamená, že odkryté kontaktní plošky jsou na obou koncích umístěné na opačných stranách kabelu. Typ B proto není automaticky zaměnitelný s provedením typu A.
Technické údaje
- Typ produktu: FFC / FPC plochý propojovací kabel
- Počet kontaktů: 8 pinů
- Rozteč kontaktů: 0,5 mm
- Délka kabelu: 18 mm
- Provedení: typ B
- Orientace kontaktů: na opačných stranách kabelu
- Typ vodiče: plochý flexibilní
- Použití: vnitřní propojení elektronických modulů
- Montáž: zasunutím do FFC/FPC konektoru
- Pájení: obvykle není potřeba
- Barva: bílá / dle výrobního provedení
- Balení: 1× FFC / FPC kabel
Kabel je vhodný například pro herní konzole a ovladače, displeje, dotykové panely, tiskárny, skenery, LED elektroniku, řídicí desky, kamery, notebooky a další drobnou elektroniku.
Upozornění: Samotný počet pinů nestačí pro určení kompatibility. Před objednáním zkontrolujte počet kontaktů, rozteč, délku a šířku kabelu, orientaci kontaktních plošek, typ A nebo B a provedení použitého konektoru.
Co znamená provedení typ B?
U typu B jsou odkryté kontaktní plošky na obou koncích kabelu umístěné na opačných stranách.
Je typ B zaměnitelný s typem A?
Ne automaticky. Typ A a typ B se liší orientací kontaktních plošek, proto je potřeba před objednáním porovnat původní kabel.
Je při montáži potřeba pájení?
Obvykle ne. Kabel se zasouvá do odpovídajícího FFC/FPC, například ZIF konektoru.
Co je potřeba před objednáním ověřit?
Počet pinů, rozteč kontaktů, délku a šířku kabelu, orientaci kontaktů, typ A nebo B a kompatibilitu s použitým konektorem.
18 Kč
14,88 Kč bez DPH
