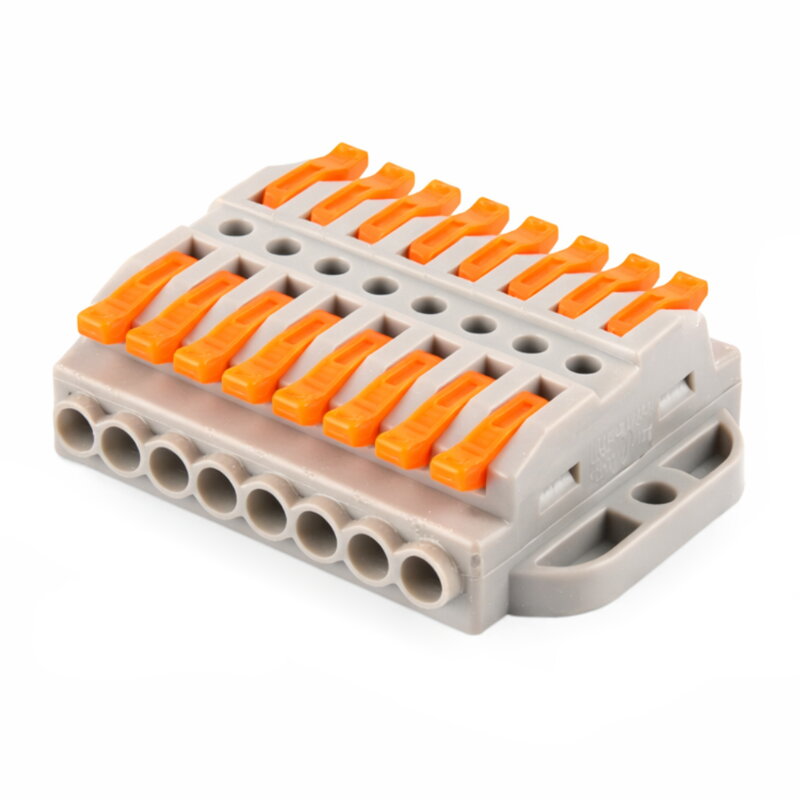

Páčková spojovací svorkovnice 8×2 póly 32 A / 400 V s montážní základnou je určena pro bezpečné a přehledné spojování elektrických vodičů v domovních i profesionálních elektroinstalacích. Obsahuje osm samostatných dvoupólových spojů, které umožňují rychlé propojení vodičů bez použití šroubů.
Každý spoj je ovládán vlastní páčkou. Po jejím otevření stačí zasunout odizolovaný vodič a páčku opět zaklopit. Páčkový pružinový mechanismus zajišťuje spolehlivý elektrický kontakt a současně umožňuje vodiče kdykoliv bezpečně odpojit a znovu připojit bez poškození svorky.
Integrovaná montážní základna s upevňovacími otvory umožňuje pevné přišroubování svorkovnice do instalačních krabic, rozvaděčů, svítidel nebo dalších elektrických zařízení. Tělo je vyrobeno ze samozhášivého polykarbonátu (PC), který se vyznačuje vysokou mechanickou odolností a dlouhou životností.
Technické parametry:
- Typ: páčková spojovací svorkovnice s montážní základnou
- Provedení: 8×2 póly (8 samostatných dvoupólových spojů)
- Jmenovité napětí: 400 V
- Jmenovitý proud: 32 A
- Průřez vodičů: 0,08–4,0 mm² (AWG 28–12)
- Doporučená délka odizolování: 9–10 mm
- Materiál těla: samozhášivý polykarbonát (PC)
- Barva páček: oranžová
- Rozměry: 55,6 × 41,6 × 15,0 mm
- Průměr montážních otvorů: 3,4 mm
- Způsob připojení: páčkový pružinový mechanismus
- Montáž: pomocí upevňovacích otvorů
- Použití: interiérové elektroinstalace
- Opakované použití: ano
Svorkovnice je vhodná pro zapojování svítidel, rozvodných krabic, rozvaděčů i dalších elektrických zařízení, kde je potřeba vytvořit větší počet samostatných spojů na jednom místě. Montážní základna zajišťuje pevné uchycení a přispívá k přehlednému vedení vodičů.
Před montáží vodiče odizolujte na délku přibližně 9–10 mm. Po zaklopení páček zkontrolujte správné zasunutí všech vodičů. Veškeré práce provádějte pouze na elektrickém zařízení odpojeném od napětí. Montáž doporučujeme svěřit odborně způsobilé osobě.
Co znamená označení 8×2 póly?
Svorkovnice obsahuje osm samostatných dvoupólových spojů. Každý pár propojuje pouze dva vodiče a jednotlivé spoje jsou na sobě elektricky nezávislé.
K čemu slouží montážní základna?
Montážní základna umožňuje pevné přišroubování svorkovnice do instalační krabice, rozvaděče nebo svítidla. Díky tomu zůstává spoj stabilní i při manipulaci s vodiči.
Jaké vodiče lze připojit?
Svorkovnice je určena pro měděné pevné, vícedrátové i jemně laněné vodiče o průřezu 0,08–4,0 mm².
Více z kategorie
Doplňující informace
| Kategorie: | Páčkové svorkovnice |
| Jmenovitý proud (A): | 32A |
| Jmenovité napětí (V): | 400V |
| Průměr kabelu: | 0,08 - 4mm2 |
| AWG: | 28-12 |
| Materiál: | Plast |
| Barva: | Šedá |
59 Kč
48,76 Kč bez DPH
