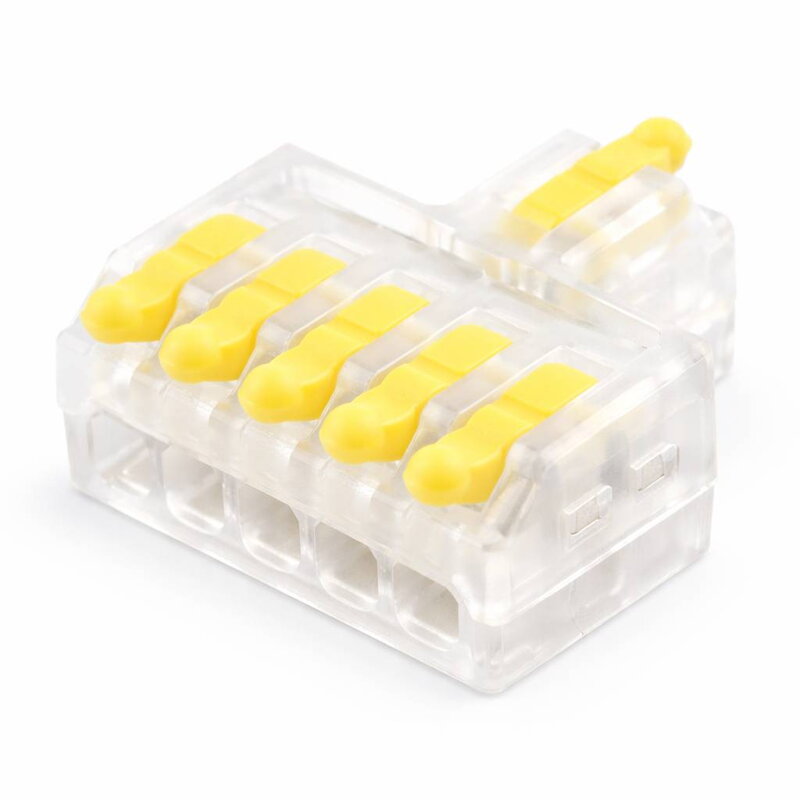

Páčková rozbočovací svorkovnice 1–5 (1 vstup / 5 výstupů) 32 A – žlutá představuje přehledné řešení pro rozdělení jednoho přívodního vodiče do pěti samostatných větví. Označení 1–5 znamená jeden vstup a pět výstupů (1-IN / 5-OUT), takže napájení lze rozvést pomocí jediné kompaktní svorkovnice.
Jednotlivé vodiče se připojují pomocí páčkového mechanismu bez šroubování. Po otevření páčky stačí zasunout odizolovaný vodič a páčku opět zaklopit. Transparentní tělo umožňuje snadnou kontrolu správného zasunutí vodičů a žluté páčky zajišťují dobrou viditelnost při montáži.
Svorkovnice je vhodná pro pevné, vícedrátové i jemně laněné měděné vodiče o průřezu 0,08–2,5 mm². Dva montážní otvory umožňují pevné uchycení pomocí šroubů, což oceníte při instalaci do rozvodných krabic, svítidel, rozvaděčů i dalších elektrických zařízení.
Technické parametry:
- Typ: páčková rozbočovací svorkovnice
- Označení: 1–5 (1 vstup / 5 výstupů, 1-IN / 5-OUT)
- Jmenovité napětí: 250 V
- Jmenovitý proud: 32 A
- Průřez vodičů: 0,08–2,5 mm² (AWG 28–14)
- Doporučená délka odizolování: 9 mm
- Materiál těla: samozhášivý polykarbonát (PC)
- Barva páček: žlutá
- Rozměry: 28,5 × 31,8 × 13,7 mm
- Průměr montážních otvorů: 3,2 mm
- Rozteč montážních otvorů: 14,2 mm
- Způsob připojení: páčkový pružinový mechanismus
- Použití: interiérové elektroinstalace
- Opakované použití: ano
Před připojením vodiče odizolujte přibližně 9 mm izolace. Po uzavření všech páček zkontrolujte správné zasunutí vodičů. Díky montážním otvorům lze svorkovnici pevně přišroubovat na vhodný podklad. Veškeré práce provádějte pouze na elektrickém zařízení odpojeném od napětí. Montáž doporučujeme svěřit odborně způsobilé osobě.
Co znamená označení 1–5?
Označení 1–5 znamená jeden vstup a pět výstupů. Z jednoho přívodního vodiče lze bezpečně rozdělit napájení do pěti samostatných elektrických větví.
K čemu slouží montážní otvory?
Montážní otvory umožňují pevné přišroubování svorkovnice, což zajišťuje stabilní uchycení a přehlednější uspořádání elektroinstalace.
Lze svorkovnici použít opakovaně?
Ano. Páčkový mechanismus umožňuje vodiče kdykoliv uvolnit a znovu připojit. Veškeré úpravy provádějte pouze po odpojení elektrického obvodu od napětí.
Více z kategorie
Doplňující informace
| Kategorie: | Svorkovnice |
| Jmenovitý proud (A): | 32A |
| Jmenovité napětí (V): | 250V |
| Průměr kabelu: | 0,08 - 2,5mm2 |
| AWG: | 28-14 |
| Materiál: | Plast |
| Barva: | Transparentní |
