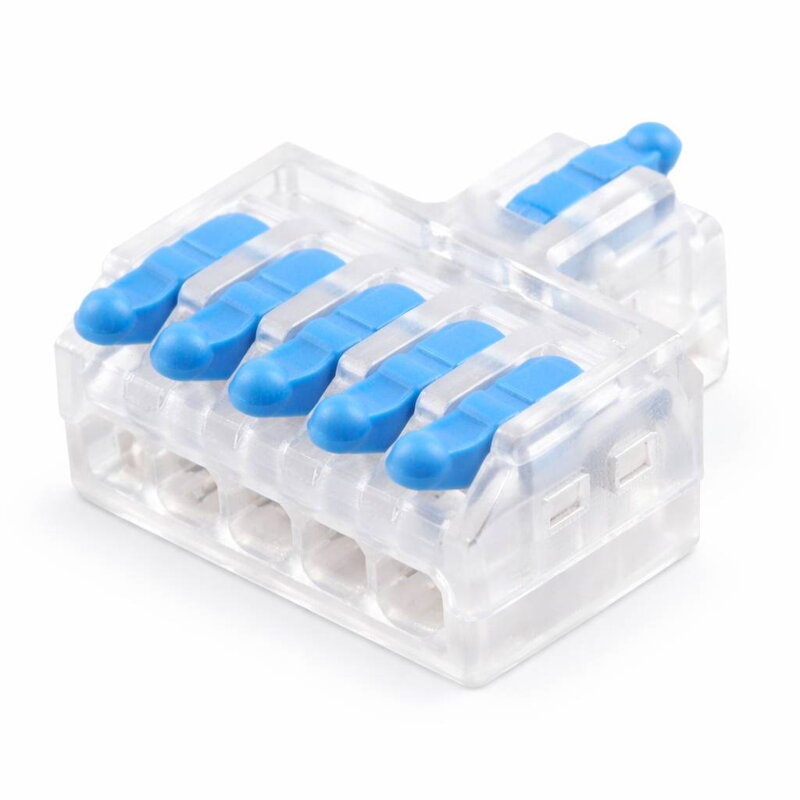

Páčková rozbočovací svorkovnice 1–5 (1 vstup / 5 výstupů) 32 A – modrá

Páčková rozbočovací svorkovnice 1–5 (1 vstup / 5 výstupů) 32 A – modrá představuje praktické řešení pro rozvedení jednoho přívodního vodiče do pěti samostatných výstupů. Označení 1–5 znamená jeden vstup a pět výstupů (1-IN / 5-OUT), takže umožňuje vytvořit přehledné rozbočení elektrického vedení pomocí jediné svorkovnice.

Každý vodič se připojuje samostatnou páčkou. Po jejím otevření stačí zasunout odizolovaný vodič a páčku opět zaklopit. Transparentní tělo umožňuje rychlou kontrolu správného zasunutí všech vodičů a modré páčky pomáhají s přehlednou orientací při montáži i následném servisu.

Svorkovnice je vhodná pro pevné, vícedrátové i jemně laněné měděné vodiče o průřezu 0,08–2,5 mm². Díky dvěma montážním otvorům ji lze pevně přišroubovat, což zajišťuje stabilní uchycení v instalačních krabicích, rozvaděčích, svítidlech i dalších elektrických zařízeních určených pro použití v interiéru.

Technické parametry:

• Typ: páčková rozbočovací svorkovnice
• Označení: 1–5 (1 vstup / 5 výstupů, 1-IN / 5-OUT)
• Jmenovité napětí: 250 V
• Jmenovitý proud: 32 A
• Průřez vodičů: 0,08–2,5 mm² (AWG 28–14)
• Doporučená délka odizolování: 9 mm
• Materiál těla: samozhášivý polykarbonát (PC)
• Barva páček: modrá
• Rozměry: 28,5 × 31,8 × 13,7 mm
• Průměr montážních otvorů: 3,2 mm
• Rozteč montážních otvorů: 14,2 mm
• Způsob připojení: páčkový pružinový mechanismus
• Použití: interiérové elektroinstalace
• Opakované použití: ano

Před zapojením vodiče odizolujte přibližně 9 mm izolace. Po uzavření všech páček zkontrolujte, že jsou vodiče správně zasunuty až na doraz. Díky montážním otvorům lze svorkovnici pevně upevnit pomocí šroubů. Veškeré práce provádějte pouze na elektrickém zařízení odpojeném od napětí. Montáž doporučujeme svěřit odborně způsobilé osobě.
