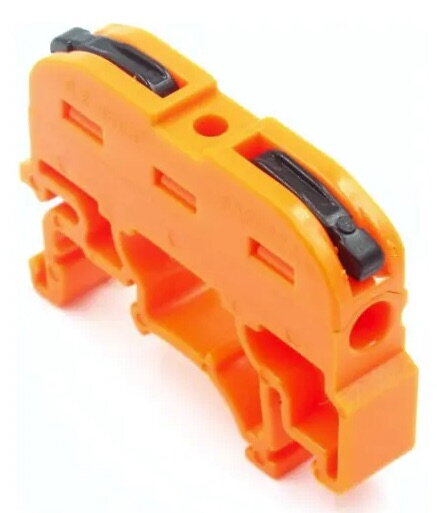

Připojovací (průchozí) svorka na DIN lištu – oranžová je určena pro bezpečné propojení vodičů v elektrických rozvaděčích, rozvodnicích i průmyslových elektroinstalacích. Díky montáži na standardní DIN lištu umožňuje vytvořit přehledné, profesionální a snadno servisovatelné elektrické rozvody.
Páčkový mechanismus zajišťuje rychlé připojení i uvolnění vodičů bez použití šroubů. Průchozí konstrukce propojuje vodiče z obou stran svorky a integrovaný testovací otvor usnadňuje kontrolu elektrického obvodu během montáže i následných revizí. Oranžové provedení napomáhá přehlednému barevnému rozlišení zapojení v rozvaděči.
Technické specifikace:
- Typ: připojovací (průchozí) svorka na DIN lištu
- Barva: oranžová
- Jmenovité napětí: 400 V
- Jmenovitý proud: 32 A
- Průřez vodičů: 0,08–4,0 mm²
- Doporučená délka odizolování: 9–10 mm
- Pracovní teplota: −40 až +105 °C
- Materiál: samozhášivý polyamid (PA)
- Rozměry: 42,8 × 31 × 8 mm
- Montáž: standardní DIN lišta
- Testovací otvor: ano
Svorka je vhodná pro montáž nových elektrických rozvodů i modernizaci stávajících rozvaděčů. Kompaktní rozměry pomáhají efektivně využít prostor na DIN liště a zároveň zachovat přehledné vedení vodičů.
Upozornění: Veškeré práce na elektrických zařízeních provádějte pouze při odpojeném napětí. Montáž doporučujeme svěřit odborně způsobilé osobě.
Pro jaké vodiče je svorka určena?
Svorka umožňuje připojení vodičů o průřezu 0,08 až 4,0 mm².
Je potřeba při montáži šroubovák?
Ne. Připojení vodičů se provádí pomocí páčkového mechanismu bez použití šroubových svorek.
Lze přes testovací otvor měřit napětí?
Ano, integrovaný testovací otvor umožňuje pohodlnou kontrolu elektrického obvodu měřicím přístrojem bez odpojování vodiče.
Více z kategorie
Doplňující informace
| Kategorie: | Páčkové svorkovnice |
| Jmenovitý proud (A): | 32A |
| Jmenovité napětí (V): | 400V |
| Průměr kabelu: | 0,08 - 4mm2 |
| Materiál: | Plast |
| Barva: | Oranžová |
17,90 Kč
14,79 Kč bez DPH
