Vypínače: Přehled druhů, rozdělení podle typů

Počet shlédnutí 53

Vypínače: Přehled druhů, rozdělení podle typů

Vypínače jsou jednou z nejběžnějších elektrických instalací v domácnostech a kancelářích. Slouží k ovládání elektrických obvodů, tedy například světel, spotřebičů nebo signalizačních zařízení. Vypínače by měly být také esteticky sladěné s ostatními elektrickými instalacemi v domácnosti nebo kanceláři. Vypínače mohou být nejen funkční, ale také esteticky přizpůsobené vašemu domovu či kanceláři.

Při výběru vypínačů je klíčové zvážit několik faktorů, které zajistí optimální funkčnost a estetiku elektrických instalací.
Vypínače lze rozdělit podle několika kritérií.

Podle počtu pólů

Jednopólový vypínač - má jeden pól, který přerušuje jeden elektrický obvod.
Dvoupólový vypínač - má dva póly, které přerušují oba vodiče elektrického obvodu. Používá se například pro ovládání zásuvek s ochranným vodičem.
Třípólový vypínač - má tři póly, které přerušují všechny vodiče elektrického obvodu. Používá se například pro ovládání třífázových spotřebičů.

Řazení vypínačů

Vypínač řazení 1 má jednu klapku, která ovládá jeden elektrický obvod.

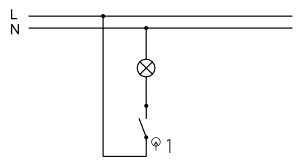

Schéma zapojení vypínače č1Vypínač řazení č.1
V tomto obvodu je zapojen jeden vypínač č.1 a jedna žárovka. Tyto vypínače se používají do místností s jedním vchodem.

Vypínač řazení 5 má dvě klapky, které ovládají dva nezávislé elektrické obvody.

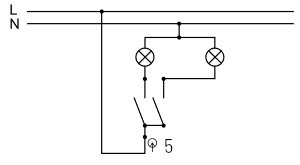

Schéma zapojení vypínače č.5Vypínač řazení č.5
V tomto obvodu je zapojen jeden vypínač č.5 a dvě světla. Používá se například při ovládání více lustrů ve větších nebo rozdělených místnostech nebo při ovládání dvouramenných lůstr.

Vypínač řazení 6 (schodišťový vypínač) má dvě klapky, které ovládají jeden elektrický obvod ze dvou míst.

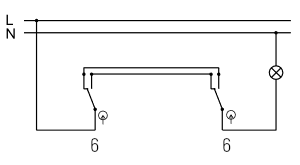

Schéma zapojení vypínače č.6Vypínač řazení č.6
V tomto obvodu jsou zapojeny dva vypínače a jedna nebo více žárovek paralerně. Tento vypínač se používá na dlouhý chodbách nebo na schodištích s přístupem ze dvou stran.

Vypínač řezení 6+6 (dřívější označení 5B) má dvě klapky, které ovladají dva světelné obvody ze dvou samostatných míst (chodba, schodiště), musí být použity vždy dva vypínače společně.

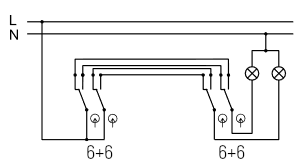

Schéma zapojení vypínače č.6+6Porcelánový vypínač 2 páčkový schodišťový
V tomto obvodu jsou zapojeny dva vypínače a dvě nebo více paralerně zapojených žárovek. Slouží pro úplné ovládání světel ze dvou míst.

Vypínač řazení 7 (křížový vypínač) je dvojpólový tzv. "křížový" přepínač.

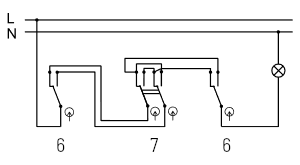

Schéma zapojení vypínače č.7Porcelánový vypínač otočný křížový
V tomto obvodu jsou zapojeny dva vypínače č.6 a jeden vypínač č.7. Používá se zejména mezi schodišťovými vypínači 6.

Způsob použití

Mezišňůrové vypínače se používají elektrické obvody, které se ovládají pomocí šňůry.

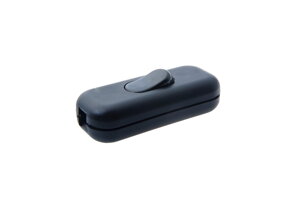

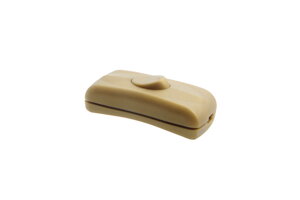

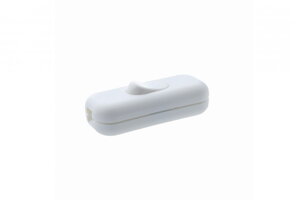

Vypínač mezišňůrový Bílý Vypínač BD mezišňůrový Zlatý Vypínač mezišňůrový Černý, 2 pólový
Vypínač mezišňůrový Bílý Vypínač BD mezišňůrový Zlatý Vypínač mezišňůrový Černý, 2 pólový

Vestavné vypínače - páčkové, tahové, tlačítkové a přepínače.

Vypínač vestavný kulatý Vypínač vestavný páčkový Vypínač tahový s řetízkem Přepínač vestavný kolébkový
Vypínač vestavný kulatý Vypínač vestavný páčkový Vypínač tahový s řetízkem Přepínač vestavný kolébkový

Nástěnné vypínače se montují na povrch zdi.
Porcelánové vypínače a zásuvky

Dodatečné informace
Kromě výše uvedených druhů a typů vypínačů existují také speciální vypínače, jako jsou například:
Vypínače se signalizací
Vypínače se signalizací jsou inovativním řešením, které přináší další vrstvu pohodlí a bezpečnosti do ovládání elektrických obvodů. Tyto vypínače jsou vybaveny signalizačními prvky, které mohou zahrnovat světelné indikátory nebo zvukové signály. Například : Vypínač vestavný kolébkový s doutnavkou
Vidlice s vypínačem
Vidlice s vypínačem představují praktický a efektivní způsob, jak ovládat elektrická zařízení přímo ze zásuvky. Tato inovativní elektrická přípojka kombinuje standardní vidlici s integrovaným vypínačem, což umožňuje pohodlné zapínání a vypínání elektrických spotřebičů přímo u zdroje elektrického napětí.
Stmívače
Stmívače představují praktické a estetické řešení pro regulaci intenzity osvětlení v domácnosti. Tato zařízení umožňují uživatelům plynule nastavovat světelnou sílu podle aktuálních potřeb a nálady.
